Тема: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Печатать на 3D принтере пластиковых шестерней для ремонта быт.техники, принтеров, авто (шестерни в редукторах стеклоподъемников как пример).
Моделирование по сломанному образцу. По деньгам - время работы принтера + моделирование, для каждого случая надо считать.
Для ориентира - мелкие шестерни диаметром 10-20мм, выходят по 50-100р, шестерни 30-50мм выходят по 300-400р. Пластик масло-бензостойкий.
Тел. + 79282013718, Дмитрий.

http://forum.skif4x4.ru/misc.php?action=pun_attachment&item=4275&download=0

http://forum.skif4x4.ru/misc.php?action=pun_attachment&item=4276&download=0

http://forum.skif4x4.ru/misc.php?action=pun_attachment&item=4277&download=0

http://forum.skif4x4.ru/misc.php?action=pun_attachment&item=4279&download=0

http://forum.skif4x4.ru/misc.php?action=pun_attachment&item=4280&download=0

Post's attachments

001.jpg 1.08 mb, 3 загрузок с 2020-04-24

002.jpg 925.66 kb, файл еще никто не скачивал.

004.jpg 1.24 mb, файл еще никто не скачивал.

005.jpg 1007.38 kb, файл еще никто не скачивал.

009.jpg 868.99 kb, файл еще никто не скачивал.

You don't have the permssions to download the attachments of this post.

Инженерная 3D печать. +79282013718

2

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Реальная тема... Ап!

3

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Пару шестеренок посложнее.

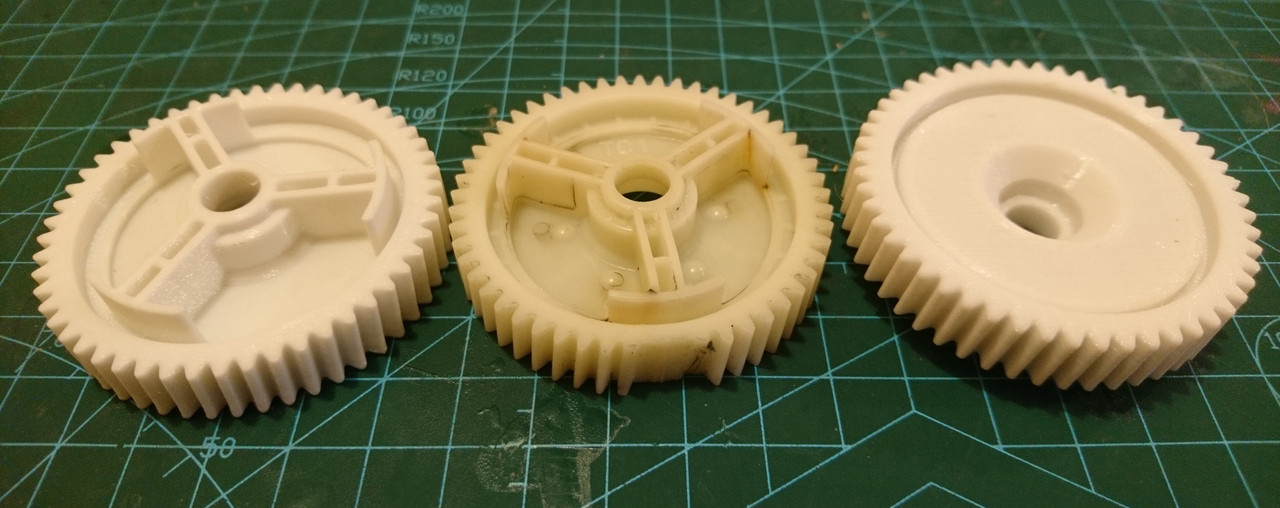

Редуктор стеклоподъемника

https://i.postimg.cc/0yzCtpLV/006.jpg

Редуктор кухонного комбайна.

https://i.postimg.cc/NGNTWK8S/010.jpg


Инженерная 3D печать. +79282013718

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Интересный стол у вас, с разметкой углов, радиусов, кривых, многоугольников и т.п. Что это и где взять?


Время, которое у нас есть, — это деньги, которых у нас нет. (О. Бендер )

5

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

зубья подозрительно гладкие выходят. Обычно после принтера они бугристые


Граждане, будьте острожны! Чтение может привести к развитию мозга!

6

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Курганец пишет:

Интересный стол у вас, с разметкой углов, радиусов, кривых, многоугольников и т.п. Что это и где взять?

Это коврик такой. Даж не знаю как правильно называется. Что-то типа для резки бумаги или как-то так. Они бывают размеров А3, А2. Продаются в магазинах, торгующих канцелярскими товарами. Еще у товарищей китайцев есть на алиэкспрессе.

Savage пишет:

зубья подозрительно гладкие выходят. Обычно после принтера они бугристые

Ну вот как-то так получается:) Софт и железо совершенствуется потихоньку:)


Инженерная 3D печать. +79282013718

7

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Рекомендую Дмитрия, заказал у него вал для мясорубки приводной, сделал аккуратно и быстро
Спасибо большое default/good3


Россией управлять не сложно, но совершенно бесполезно
Александр II

8

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Каковы максимальные габариты изделия?


Шнива на фарше. Владимир. +7 918 195 64 ноль 9
Видеоблог о (ш)нивах: http://band4x4.ru/ Тюнинг для Нивы http://nivamarket.ru/

9

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Примерно 210х210мм и высота до ~230мм. Это размер рабочего поля.

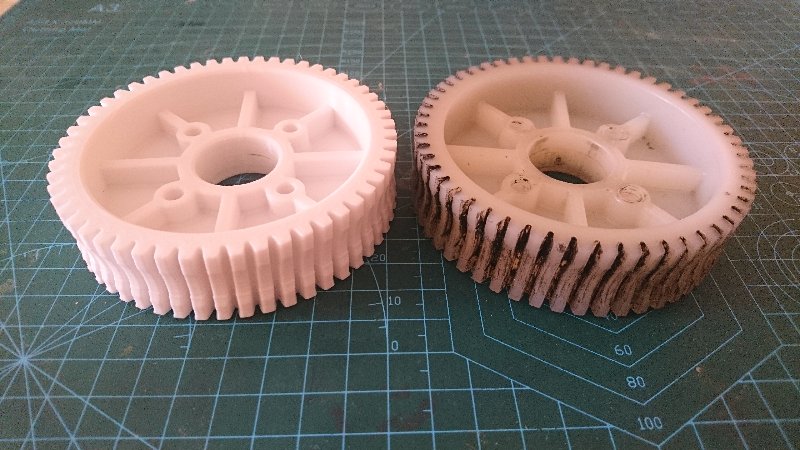

Самую большую что я делал делать - это шестерня 100мм диаметром и 25мм высотой, время печати 12 часов вышло. В общем для крупных деталей не очень оптимальная технология.


https://i.postimg.cc/5NgyXW9L/DSC-0077.jpg
p.s. это шестерня привода ворот

Отредактировано DmS (30.04.2020 08:30:13)


Инженерная 3D печать. +79282013718

10

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

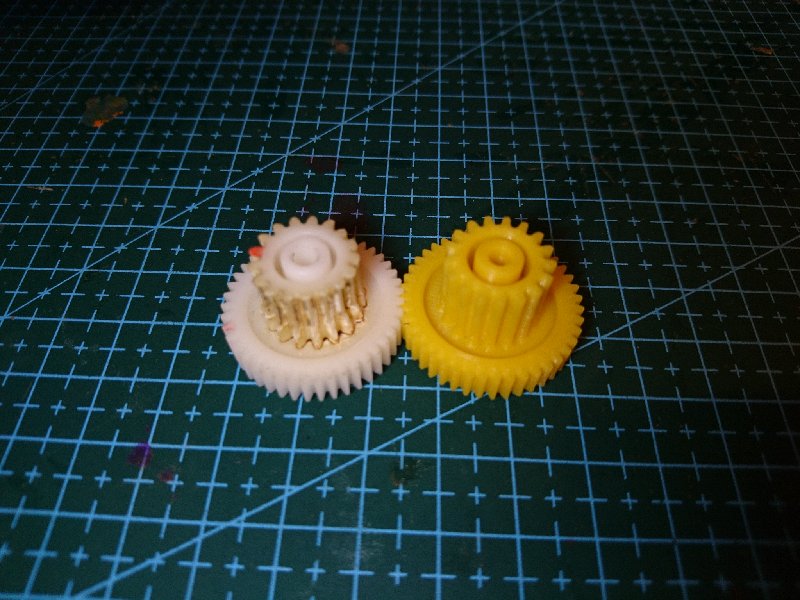

Из нейлона (полиамид, капролон из этой же серии) . Высокая рабочая температура, отличные антифрикционные свойства.

https://i.postimg.cc/gjXmZXTM/DSC-1598.jpg


Инженерная 3D печать. +79282013718

11

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Хм, прикольно, а как размеры снимаются с донора?


Композитные бассейны.
www.rostov.franmer.ru

12

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

В большинстве случаев хватает штангенциркуля, снимаем размеры, отправляем все в программу по расчету зубчатых передач, в ней уже подкручиваем тонкие параметры если надо (коэффициент смещения и т.п.). Получаем модель зубчатого венца, который допиливаем уже в обычной CAD-программе.


Инженерная 3D печать. +79282013718

13

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Добавлю еще примеров. Может кому пригодится:)

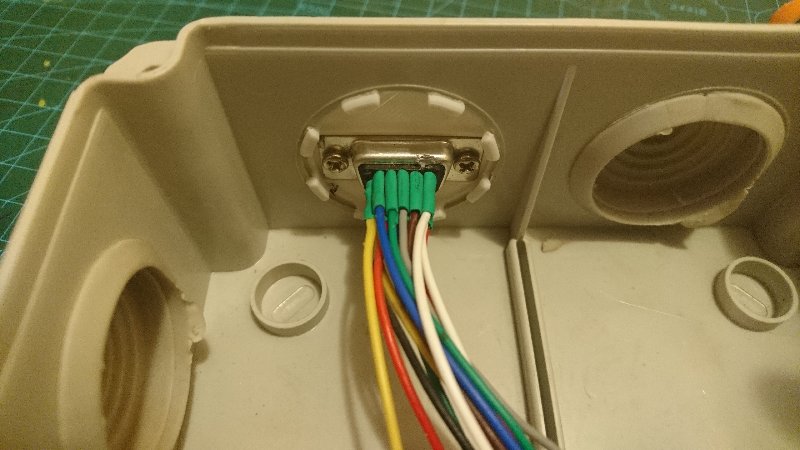

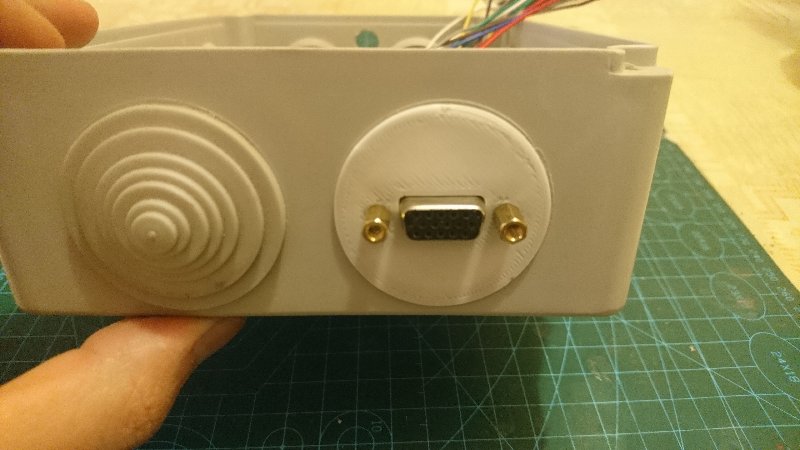

Вот такой переходник на D-SUB в распред.коробку.

https://i.postimg.cc/Mp59qrLN/DSC-0105.jpg

https://i.postimg.cc/PqNQhfYv/DSC-0103.jpg

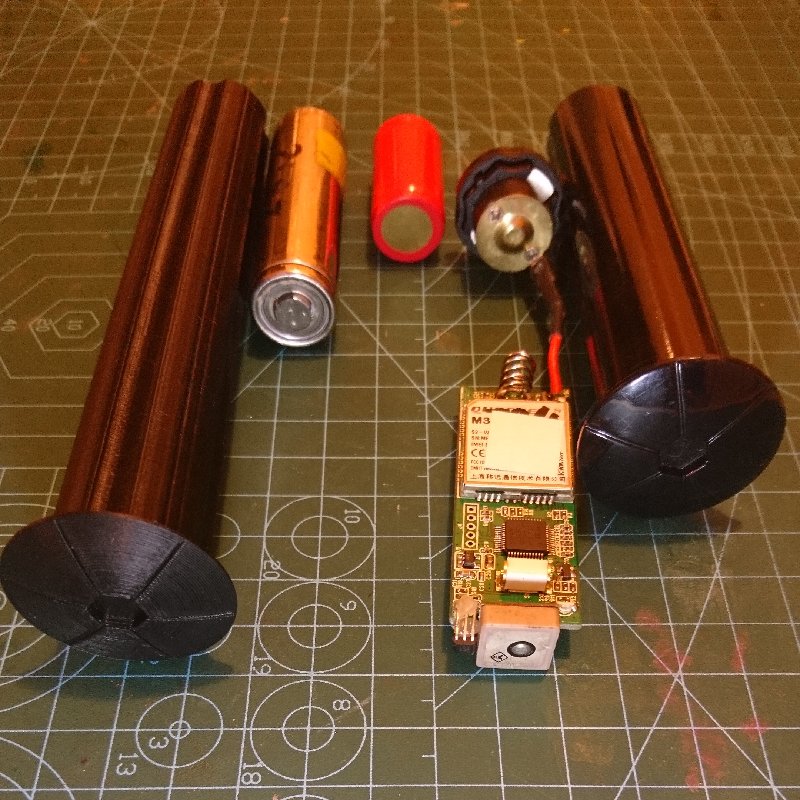

Корпус для велосипедного gps-трекера. Оригинал под аккум 18350, надо было сделать под 18650.

https://i.postimg.cc/sxzWB3Qc/IMG-20200509-203557-741.jpg

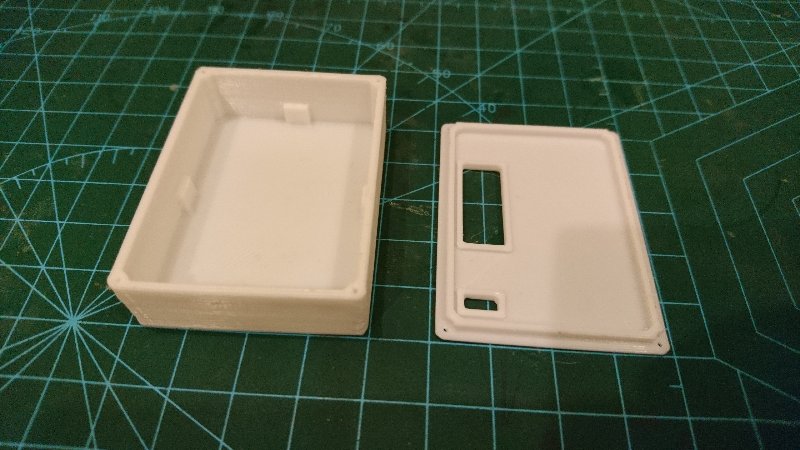

И просто маленький корпус под телеметрию (размер платы 45х32мм)

https://i.postimg.cc/Z5ndv7R1/DSC-0107.jpg


p.s. в профиле ссылка на инстаграм, можно посмотреть еще примеры работ (только фото с описанием, ничего лишнего:)


Инженерная 3D печать. +79282013718

14

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

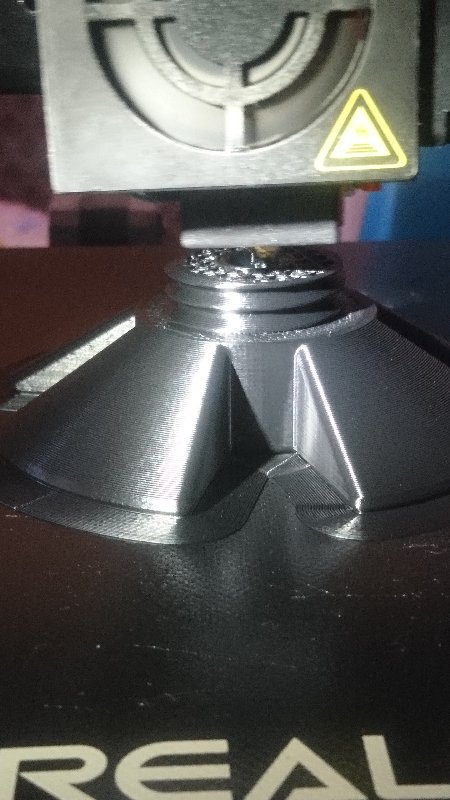

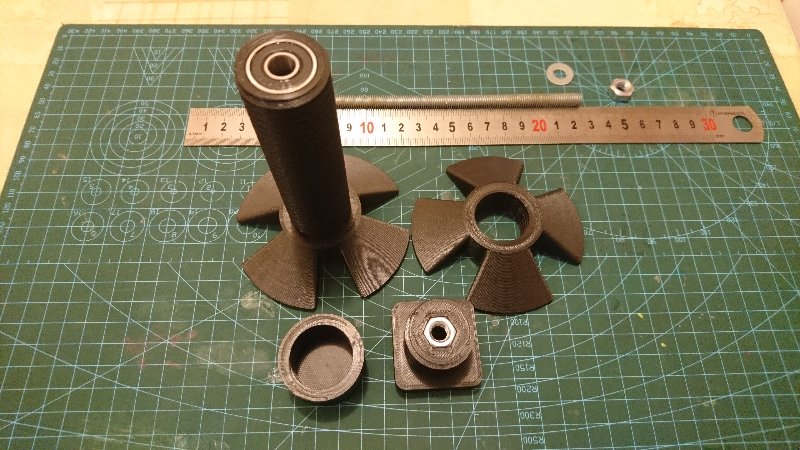

Вот такая печать получается из АБС пластика.
Резьба тут полностью рабочая.
Печаталась эта штуковина 12 часов. Сопло 0.4мм, слой 0.2мм - это как бы золотая середина.

https://i.postimg.cc/HxZC1tdp/DSC-0120.jpg

https://i.postimg.cc/XqtSp7rm/DSC-0125.jpg

https://i.postimg.cc/wM1YqsjD/DSC-0129.jpg

https://i.postimg.cc/v8KdPX0h/DSC-0132.jpg

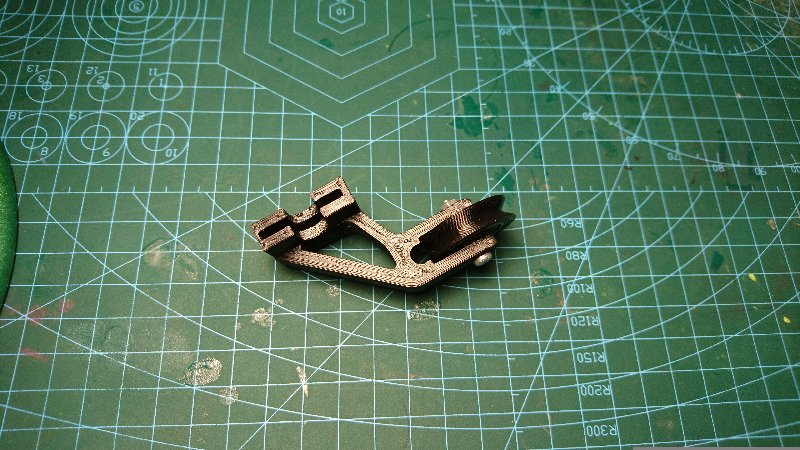

И вот еще такой кронштейн. Ролик тоже распечатан, в него запрессован 608й подшипник
На печать кронштейна ушло что-то около часа.

https://i.postimg.cc/2687BQvL/DSC-0112.jpg

https://i.postimg.cc/Qt4kgFk4/DSC-0113.jpg

Фишки АБС - отлично шкурится, красится (краска хорошо сглаживает слоистость), клеится и т.п.
Рабочая температура до 105 градусов, под капотом авто детали норм работают.


Инженерная 3D печать. +79282013718

15

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

И еще примерчики default/smile)

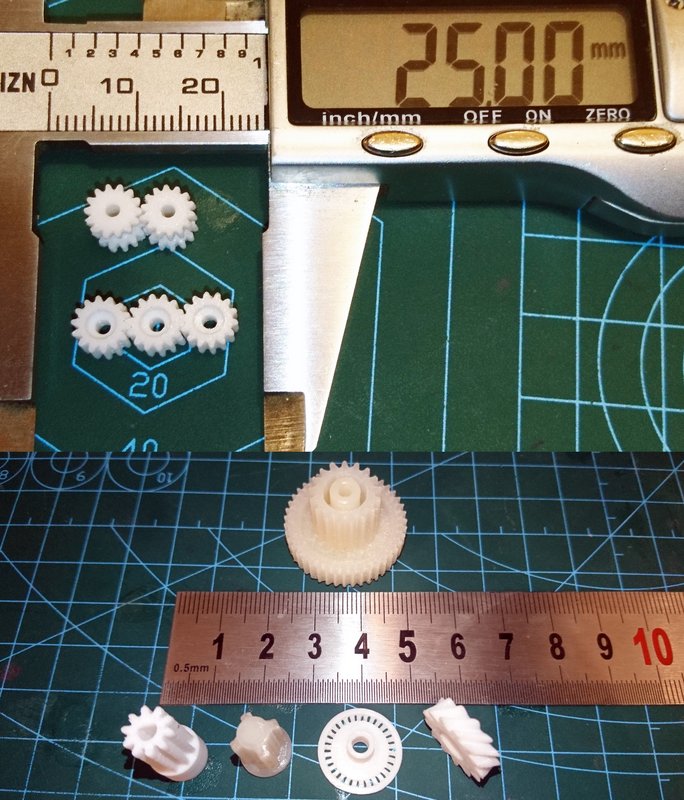

Мелкокалиберная печать. Модуль зуба 0.3-0.4
Те что по желтее - из нейлона(полиамид), очень прочные детали получаются.

https://i.postimg.cc/FHB3ZHy5/015.jpg

https://i.postimg.cc/QNmBmMD4/014.jpg

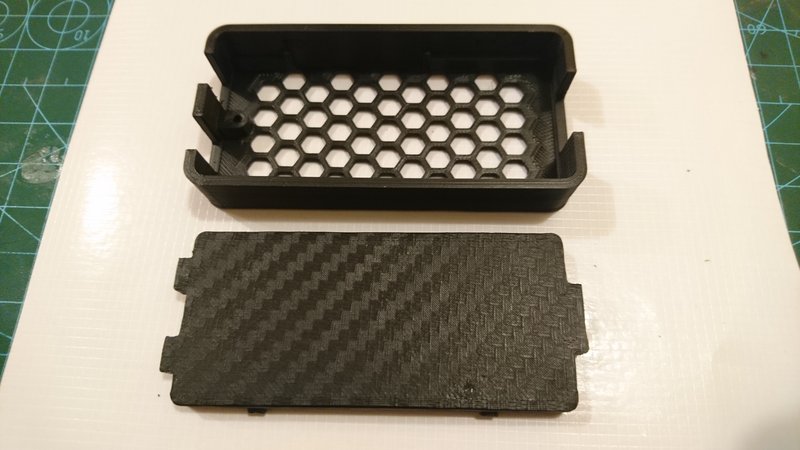

Корпус для электронного девайса. Вот такую фактуру под 3д карбон можно сделать:)))

https://i.postimg.cc/NMP3GTTC/016.jpg

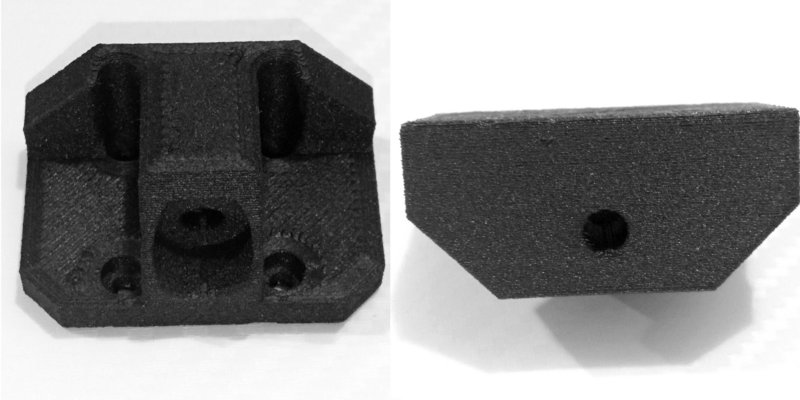

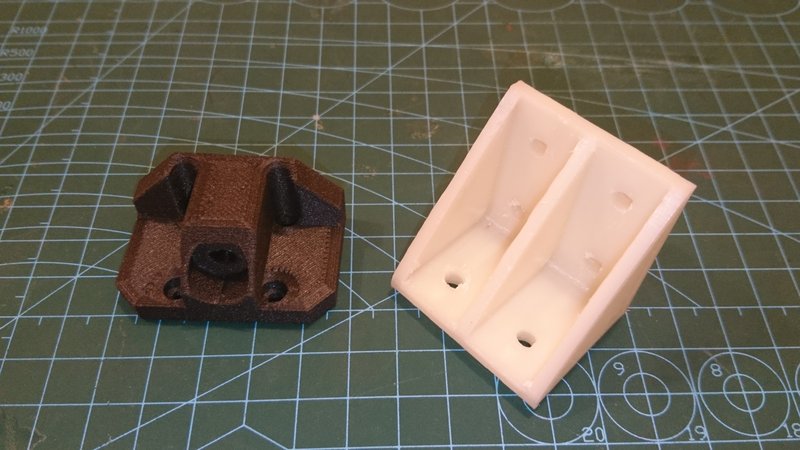

И два лютых композита. АБС, армированный углеволокном и АБС + поликарбонат.
Очень жесткие, прочные, температуру держат до 140гр под нагрузкой. У АБСа  с углеволокном поверхности огонь получаются:))
псс.. можно Глок распечатать... только я этого не говорил;)))

https://i.postimg.cc/2jGsSsdL/013.jpg

https://i.postimg.cc/y8M5GsKt/017.jpg


Инженерная 3D печать. +79282013718

16

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

А по фото, без образца?
Номер детали есть только (пластик в авто).


Любые решения для мобильного интернета LTE, 3G (YOTA, МТС, Биилайн, Мегафон, Ростелеком).
Антенно-фидерные конструкции под заказ. 918-254-777-5 Игорь.

17

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Привет, а скинь фотки/ссылку, посмотрю что можно сделать.


Инженерная 3D печать. +79282013718

18

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Nissan 68430-32J01 её каталожный номер, может тебе получится размеры найти.


Любые решения для мобильного интернета LTE, 3G (YOTA, МТС, Биилайн, Мегафон, Ростелеком).
Антенно-фидерные конструкции под заказ. 918-254-777-5 Игорь.

19

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Приветствую!
Слизались зубчики в блендере на паре шестерёнок.
Под нагрузкой проворачиваются.
Возможно сделать?

СПОЙЛЕР Показать
https://i.postimg.cc/YCyFcnD9/01.jpg

https://i.postimg.cc/5tYCfBDm/02.jpg

https://i.postimg.cc/6QkGq7Xx/04.jpg

Отредактировано YurOК (04.06.2020 13:29:31)

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Отличная тема, Дим! Буду иметь в виду

21

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

А вы случайно  не в районе "Моста поцелуев " находитесь?


...и если есть порох, дай огня...
918-67-57-338

22

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

YurOК пишет:

Приветствую!
Слизались зубчики в блендере на паре шестерёнок.
Под нагрузкой проворачиваются.
Возможно сделать?

Привет. Да, сделаю. Нужен образец для замеров.

namestnik пишет:

А вы случайно  не в районе "Моста поцелуев " находитесь?

Точно, забыл же написать. Либо ул. Лузана 40, либо р-н ул. Волгоградская/Гастелло (р-н Авиационного училища)


Инженерная 3D печать. +79282013718

23

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Круто!!!!


Mercedes-Benz GL350...

24

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

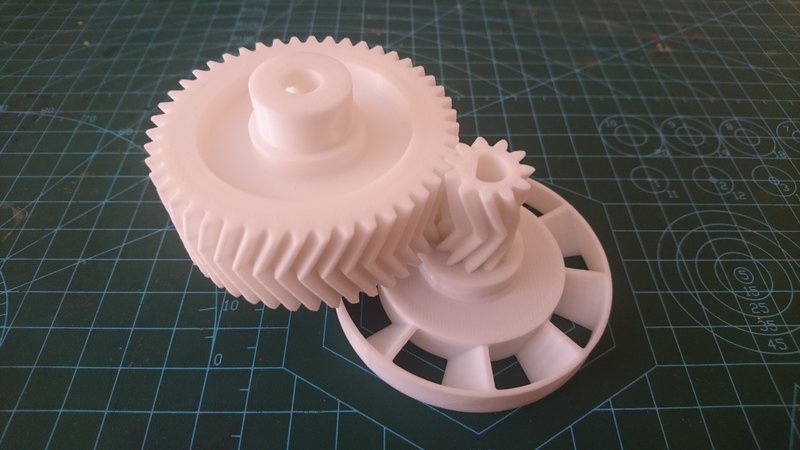

Шевронная передача. Легко:) Плавность хода - огонь.
Можно проапгрейдить прямозубое зацепление.

https://i.postimg.cc/YCYDfr6k/DSC-0329.jpg

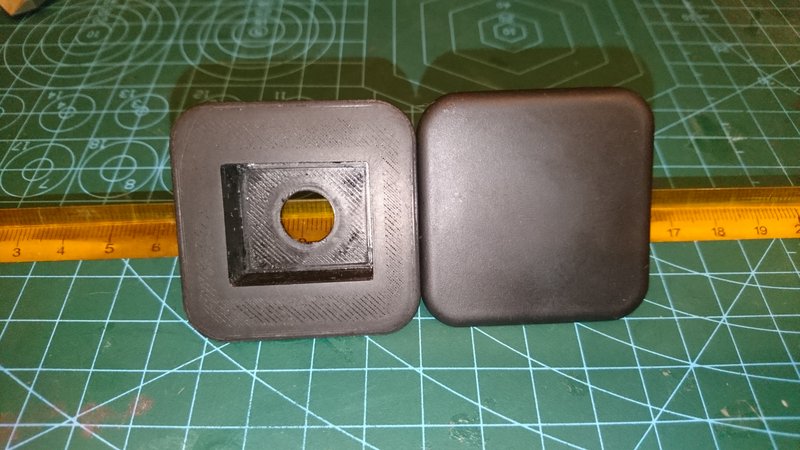

Заглушка на приборку под кнопку газ/бензин.

https://i.postimg.cc/FsJTNrnc/DSC-0187.jpg

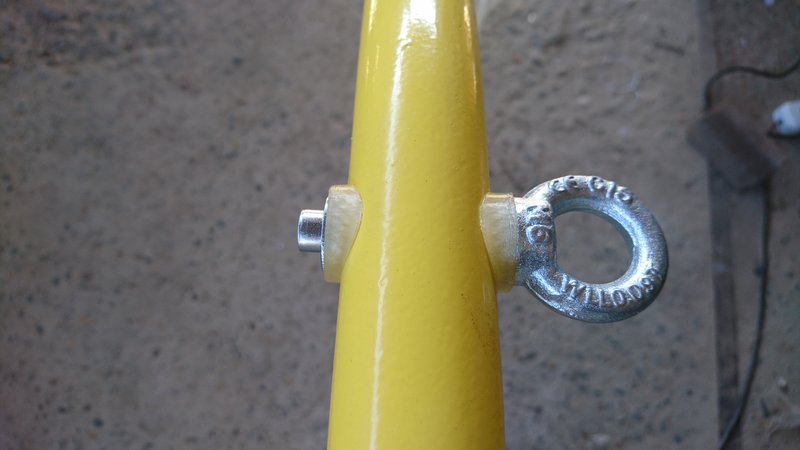

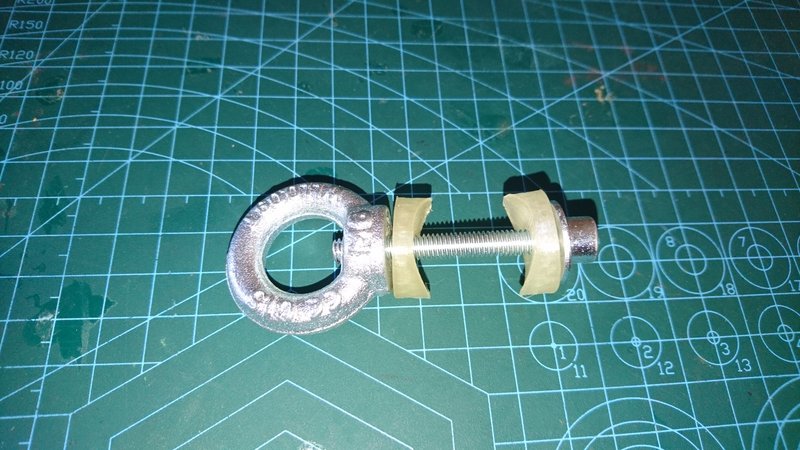

Седельные шайбы. Полиуретан

https://i.postimg.cc/T36Fs5Yh/DSC-0331.jpg

https://i.postimg.cc/gcL7kHxn/DSC-0333.jpg


Это интересный материал. Термопластичный полиуретан. Конкретно этот из самых жестких. Твердость по Шору D70.
Тем не менее это все же эластомер. Меняя внутреннюю структуру, получаем детали с разными свойствами. Можно шестерни, ролики, шкивы делать (износостойкость очень высокая), а можно более эластичные втулки и т.п.

Полиуретанов для FDM печати много разных видов. Есть прям совсем эластичные. Есть композиты с углеволокном и стекловолокном и т.п.

Отредактировано DmS (28.06.2020 18:38:53)


Инженерная 3D печать. +79282013718

25

Re: услуги: печать на 3D принтере пластиковых шестерней и т.п. деталей

Добавлю еще фото примеров работ:))

Редуктор стелоподъемника

https://i.postimg.cc/3JnJnghg/IMG-20200814-082938-249.jpg

https://i.postimg.cc/7YxZ3KFH/IMG-20200814-082938-248.jpg

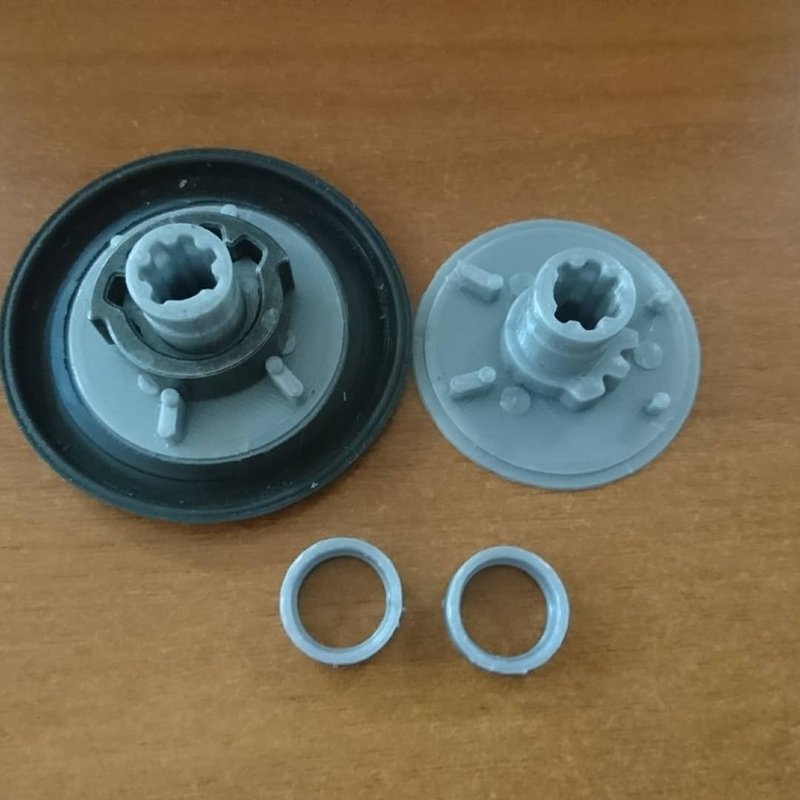

Муфта в приводе сидения

https://i.postimg.cc/qRTTkR0J/IMG-20201007-081419-409.jpg

https://i.postimg.cc/LX3Mhp6z/IMG-20201007-081419-410.jpg

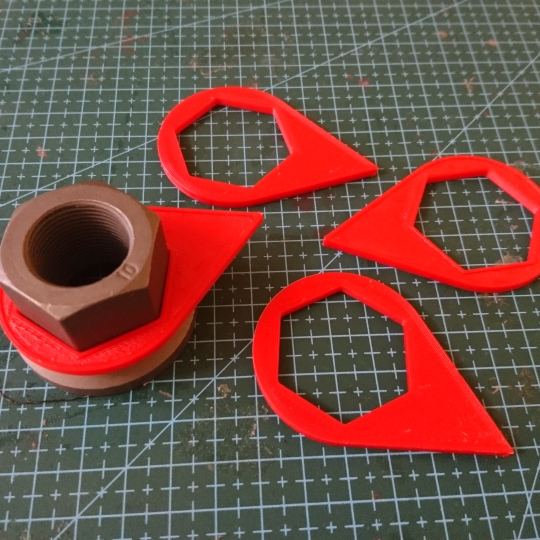

Малосерийка из АБС. Индикаторы на колесные гайки грузовика и хитрый крепеж для сборки душевых кабинок.
Печать малосерийки по деньгам выгоднее литья выходит. Профит! default/smile

https://i.postimg.cc/MpQNvS9v/IMG-20200713-153557-189.jpg

https://i.postimg.cc/R0x8tDYG/IMG-20200808-143655-231.jpg

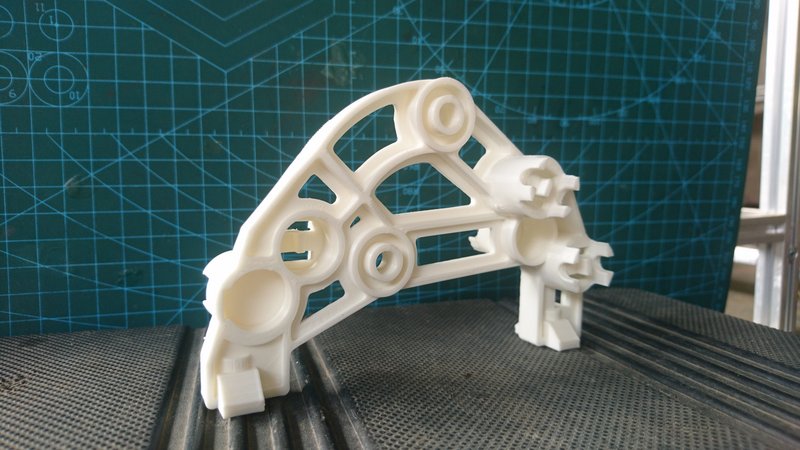

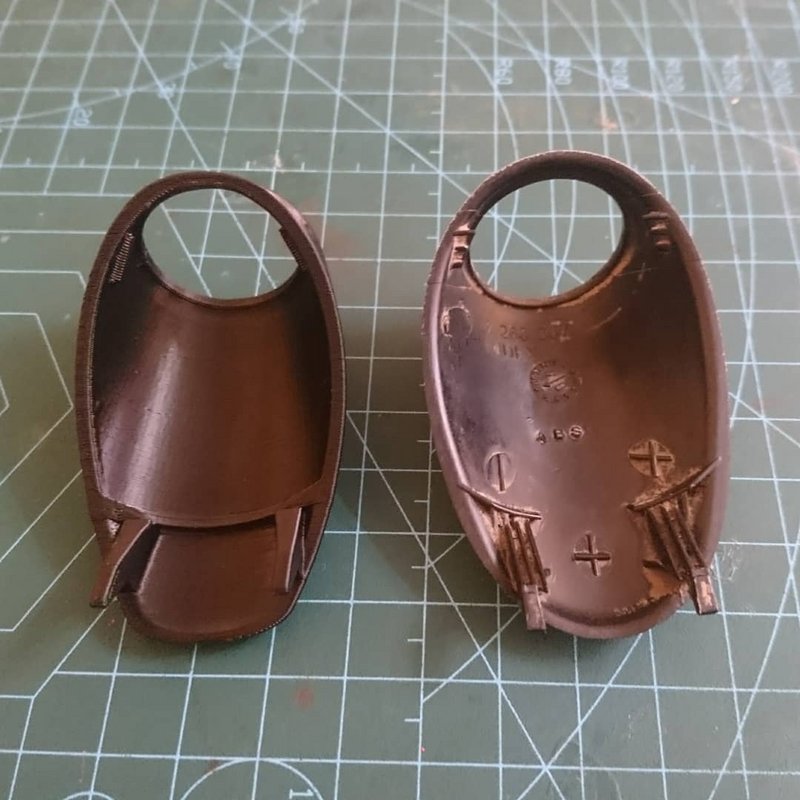

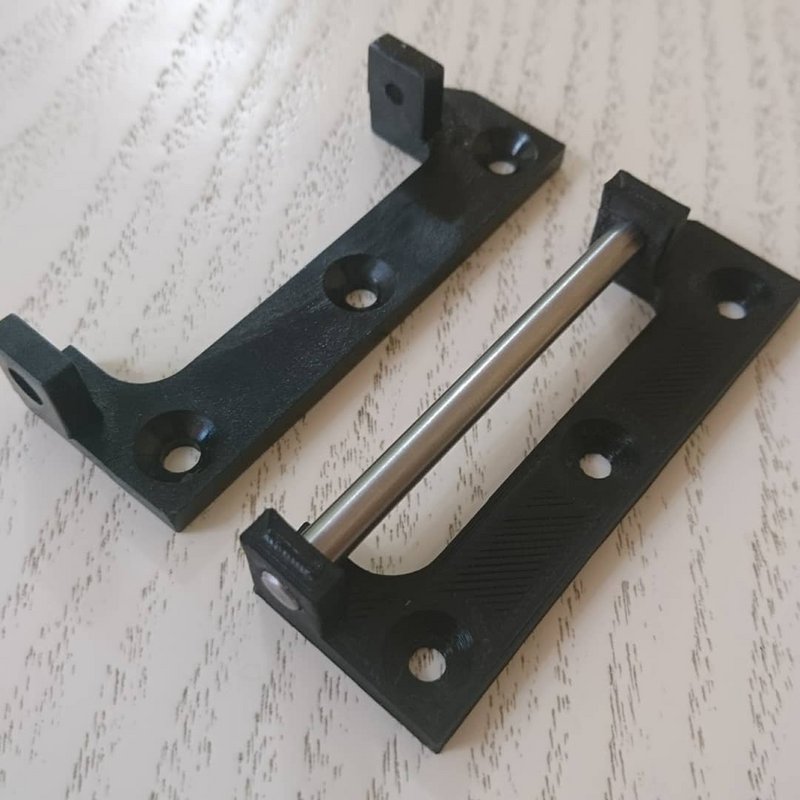

Детали из АБС. Корпус пактроника, кронштейн, деталь из механизма привода заслонок в печке ТЛК70


https://i.postimg.cc/ZK9DMmtV/IMG-20200923-080128-952.jpg

https://i.postimg.cc/fWqrCLFV/IMG-20200818-212805-441.jpg

https://i.postimg.cc/Fz6CHWcy/DSC-0653.jpg

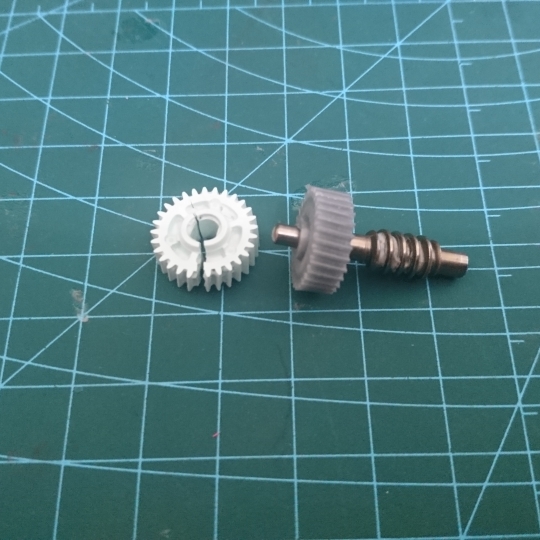

Шестерня привода замка багажника VW Polo, привод зеркала, кажется от Мазды и втулка в рулевую рейку, кажется от Хонды

https://i.postimg.cc/PrZ0qH3N/DSC-0532.jpg

https://i.postimg.cc/VkWTjRc8/IMG-20200905-085119-643.jpg

https://i.postimg.cc/fRNptPpC/IMG-20200825-182512-877.jpg

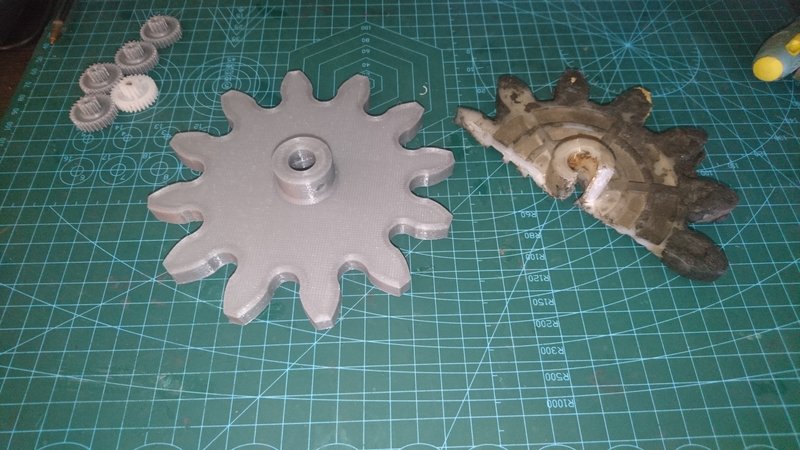

Здоровенная шестерня привода конвейерной ленты

https://i.postimg.cc/Yq1yH30W/DSC-0588.jpg

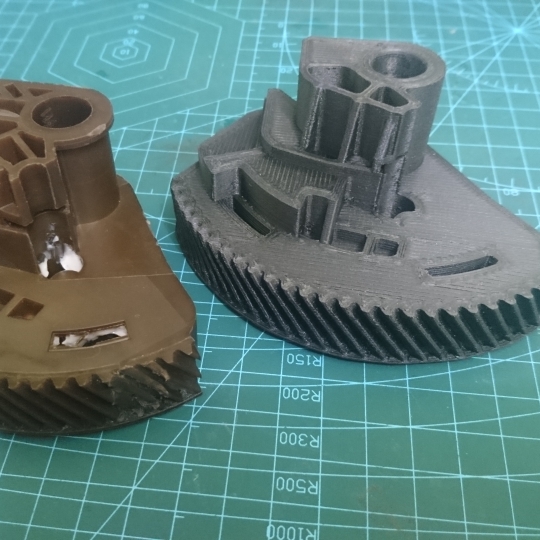

Лютые композиты армированные углеволокном. Прочно, термостойко, дорого:) Шестерня из сервопривода сцепления, и шестерня из редуктора электропилы

https://i.postimg.cc/Y95bcGwR/IMG-20200825-182141-978.jpg

https://i.postimg.cc/vT5XGYYs/IMG-20201015-181821-388.jpg

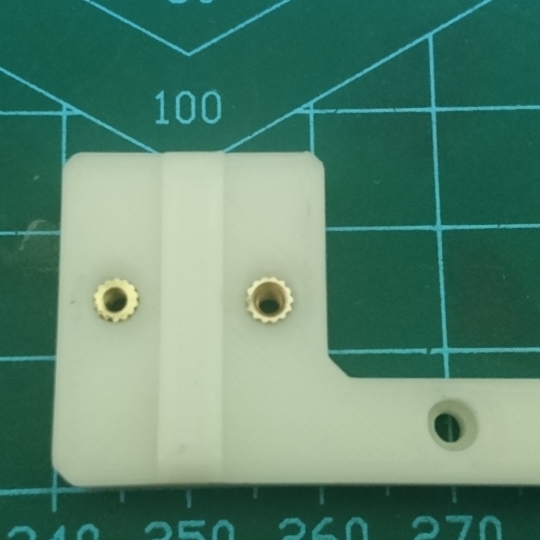

Вплавляемые резьбовые втулки. Что-то вроде резьбовых заклепок только для пластика.

https://i.postimg.cc/prP5nRQx/IMG-20200926-140204-548.jpg

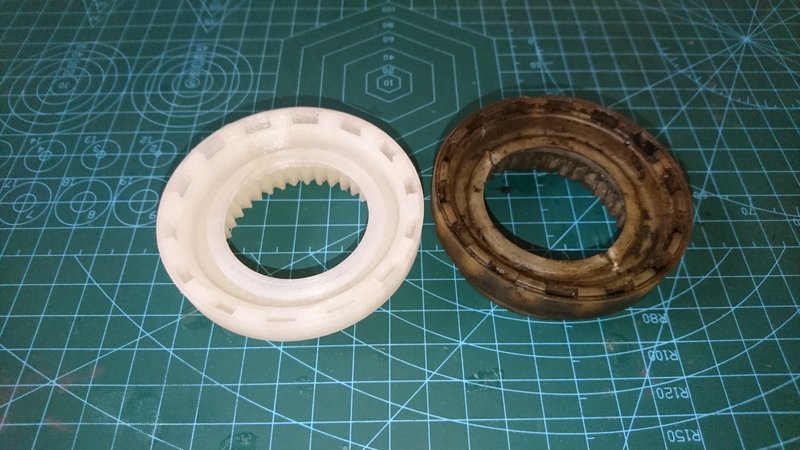

Корпус планетарки стартера. Полиамид-12

https://i.postimg.cc/134S52qd/DSC-0518.jpg

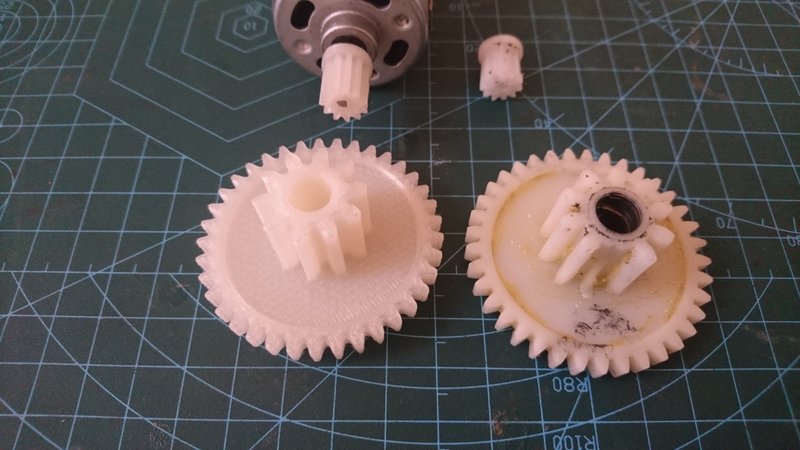

Еще пару классических шестеренок из полиамида-12 (он же нейлон)

https://i.postimg.cc/ZqMZvy24/DSC-0711.jpg

https://i.postimg.cc/RFJm7Zxf/DSC-0712.jpg

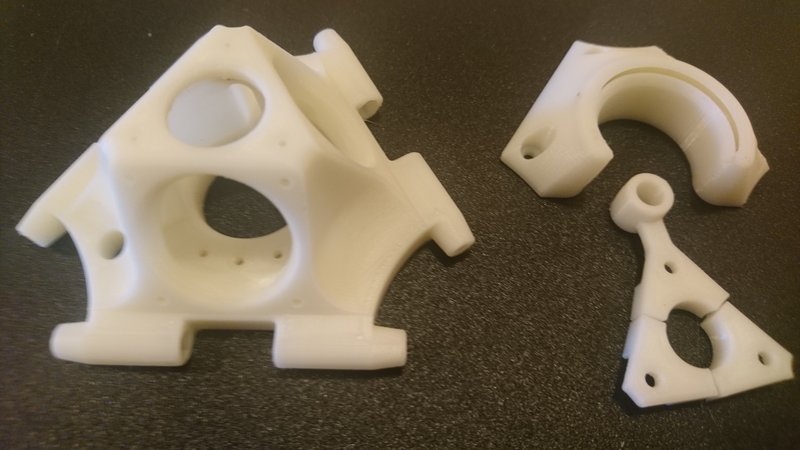

Детали для эффектора дельта-робота. Материал в данном случае - АБС/поликарбонат. Имеет высокую ударную вязкость и рабочую температуру.

https://i.postimg.cc/FHFQPZQh/DSC-0296.jpg

Отредактировано DmS (27.10.2020 12:52:37)
